Project 560

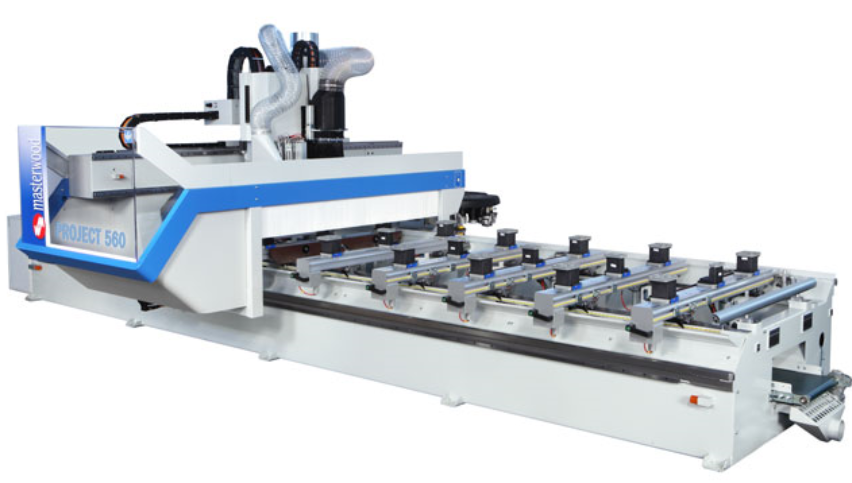

Project 560 je 3/4osé CNC obráběcí centrum

CNC obráběcí stroj Project 560 s otevřenou strukturou a posun osy X je prostřednictvím "ozubnice s pastorkem". Ozubnice s broušenými a stoupajícími zuby, vyrobená z tvrdé, temperované oceli, temperovaný pastorek s broušenými zuby, pastorek je integrován do EPICYCOIDAL redukční vysoce přesné převodovky. Jeden plstěný pastorek je připojen k ocelovému pastorku - je konstantně mazaný a aplikuje nános maziva na zub ozubnice, což garantuje dlouhou živostnost a přesnost.

Pohon os je zabezpečený BRUSHLESS motory (BEZ kartáčů), což umožňuje vysokou rychlost a zrychlení, které není možné dosáhnout s tradičními CC motorizacemi. Není nutná žádná údržba, protože stroj je vybaven digitálními technologiemi, které poskytují vyšší přesnost a lepší ukončování výrobního cyklu. Svislá frézovací jednotka připevněná na "z" vozík s pneumatickým systémem. Posouvání je lineárním vedením s 75 mm šířkou a předinstalovanými lineárními ložisky, které mu garantují stejnou nosnost nákladu 4 směry. Výše uvedené řešení spolu s velkou vzdáleností osy Z jakož i optimální umístění vodícího šroubu (ve střední poloze) zaručují vysokou preciznost vrtání.


Project 560
Pracovní pole v ose X 3600 - 6500 mm
Pracovní pole v ose Y
1600 - 1700 mm
Max. tloušťka obrobku 200 mm
Max. rychlost v ose X,Y,Z 80, 80, 25 m/min
Počet vrtacích vřeten
do 32
Max. průměr nástroje
250 mm
Otáčky frézovacího vřetena

1000-24000 ot./min

Výkon elektrovřetena 15 kW HSK 63F
