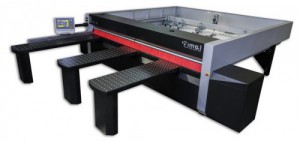

Nářezové centrum KR 32/43




Nářezové centrum KR s označením 32 a 43 podle délky řezné linie (3200 mm/4300 mm) se vyznačuje vysokou výkonností a spolehlivostí. Nikdy v minulosti nebyla v této řadě strojů použita technologie zahrnující lineární vedení a řízené osy. Cílem těchto inovativních technických řešení je dosažení vysokého výkonu a zároveň maximální přesnost, a to bez ohledu na zvláštní vlastnosti nového KR 32/43, jako je ergonomie, malé rozměry stroje a velká jednoduchost použití. Základna celého stroje se skládá ze dvou elementů a to z hlavní a sekundární základny, které jsou mezi sebou propojeny. Tato mostová konstrukce je schopná vytvářet protipůsobící sílu proti silám vytvářeným přítlačným trámcem a hmotností stohu řezaného materiálu s výškou do 72 mm. Hlavní základna rovněž slouží jako podpěra pro pilový vozík a tím eliminuje možnost případných vibrací, což pozitivně přispívá na výslednou kvalitu řezu.

Pohyb pilového pásu je dosažen převodem s ozubeným a pastorkovým systémem, který zaručuje nižší hluk řezacího cyklu, výrazně snižuje vibrace a umožňuje postup vždy plynule a konstantně s nastavitelnou rychlostí až 50 m / min. Umístění posunovače probíhá vždy pod přímým dohledem řídicí jednotky stroje, která pro zjištění polohy používá magnetický čtecí systém.

Stroj je standardně vybaven 5/6 kleštinami s pneumatickým nastavením optimálního přítlaku na základě druhu řezaného materiálu. Stroj je též vybaven speciálním programem pro soft-formingové a post-formingové řezy s maximálním nastavením přesahu předřezového kotouče na 45 mm. Dále je možné na KR vykonávat i drážkování a vnitřní řezy.

Celé nářezové centrum je počítačově řízené a ovládané prostřednictvím 15´´ barevné dotykové obrazovky pro úplné automatické programování nářezových plánů s optimalizováním pohybu příslušných os (přítlačný trámec, pilová jednotka, boční zarovnávač). Zároveň na základě výšky řezaného materiálu optimalizuje přesah pilového kotouče pro dosáhnutí ideálního řezného úhlu a tím i nejvyšší kvality řezné hrany.

Technické parametry

KR 32

KR 43

Maximální délka řezu

mm

3200

4300

Maximální výška řezu

mm

72

72

Hloubka elektronického posunovače

mm

3300

3300

Rychlost polohování posunovače

m/min

0,8 – 24

0,8 – 24

Počet kleštin na posunovači

Ks

5

6

Maximální průměr hlavního kotouče

/ vnitřní průměr / tloušťka

mm

350 / 30 /4,4

350 / 30 / 4,4

Průměr předřezového kotouče

/ vnitřní průměr / nastavitelná tloušťka

mm

150 / 20 / 4,4÷5,5

150 / 20 / 4,4÷5,5

Výkon motoru hlavního kotouče

kW

7,5 (volitelně 10)

7,5 (volitelně 10)

Výkon motoru předřezového kotouče

kW

0,75

0,75

Rychlost posuvu vozíku dopředu/dozadu

m/min.

1÷50 / 50

1÷50 / 50

Rychlost otáčení hlavního kotouče

ot./min.

4000

4000

Rychlost otáčení předřezového kotouče

ot./min.

8000

8000

Otvory pro odsávání pilin

Ks

1– ø 120 / 2– ø 100

1– ø 120 / 2– ø 100

Posun bočního zarovnávače

mm

1250

1250

Střední spotřeba stlačeného vzduchu 6 barů pro pracovní cyklus

Nl/min.

85

85

Proudění vzduchu pro odsávání

m3/h

2500

2500
