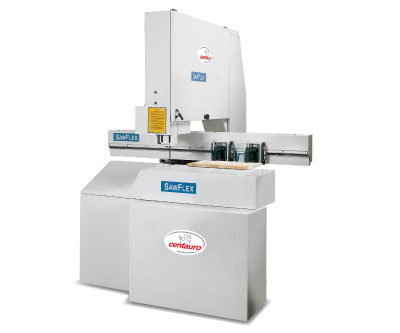

SawFlex

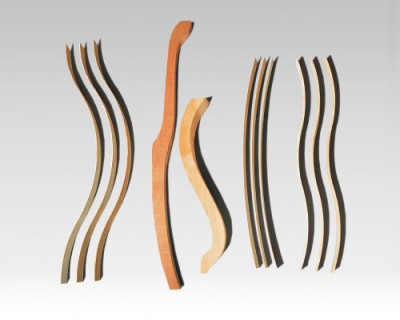

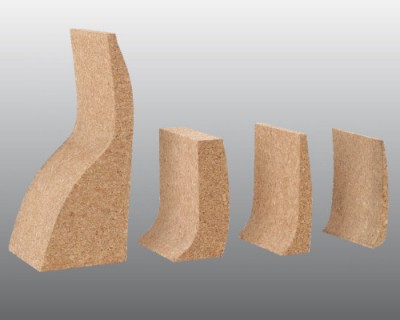

CNC pásová pila na řezání dřevěných a korkových tvarových komponentů.

SawFlex.pdf

technická specifikace jednotky
průměr pilových koles mm 800
max. pracovní rozměry X/Y/Z mm 1400x900x150
výška posuvného stolu mm 1060
max./min. délka pilového pásu mm 6960 / 6880
max./min. šířka pil. pásu mm 20 x 0,8 / 6 x 0,8
otáčení pilového pásu - 90° + 90°
rychlost v ose X/Y m/min 60
rychlost otáčení pil. pásu (C osa) m/min 10
rychlost pilového pásu m/s 30
výkon motoru kW 9,2 (HP 12,5)
celkový instalovaný výkon kW 14,8
odsávací hrdlo mm 3 x Ø 100
pracovní tlak bar 6
celkový rozměr mm 3800 x 3200 x 2000
hmotnost kg 1700
