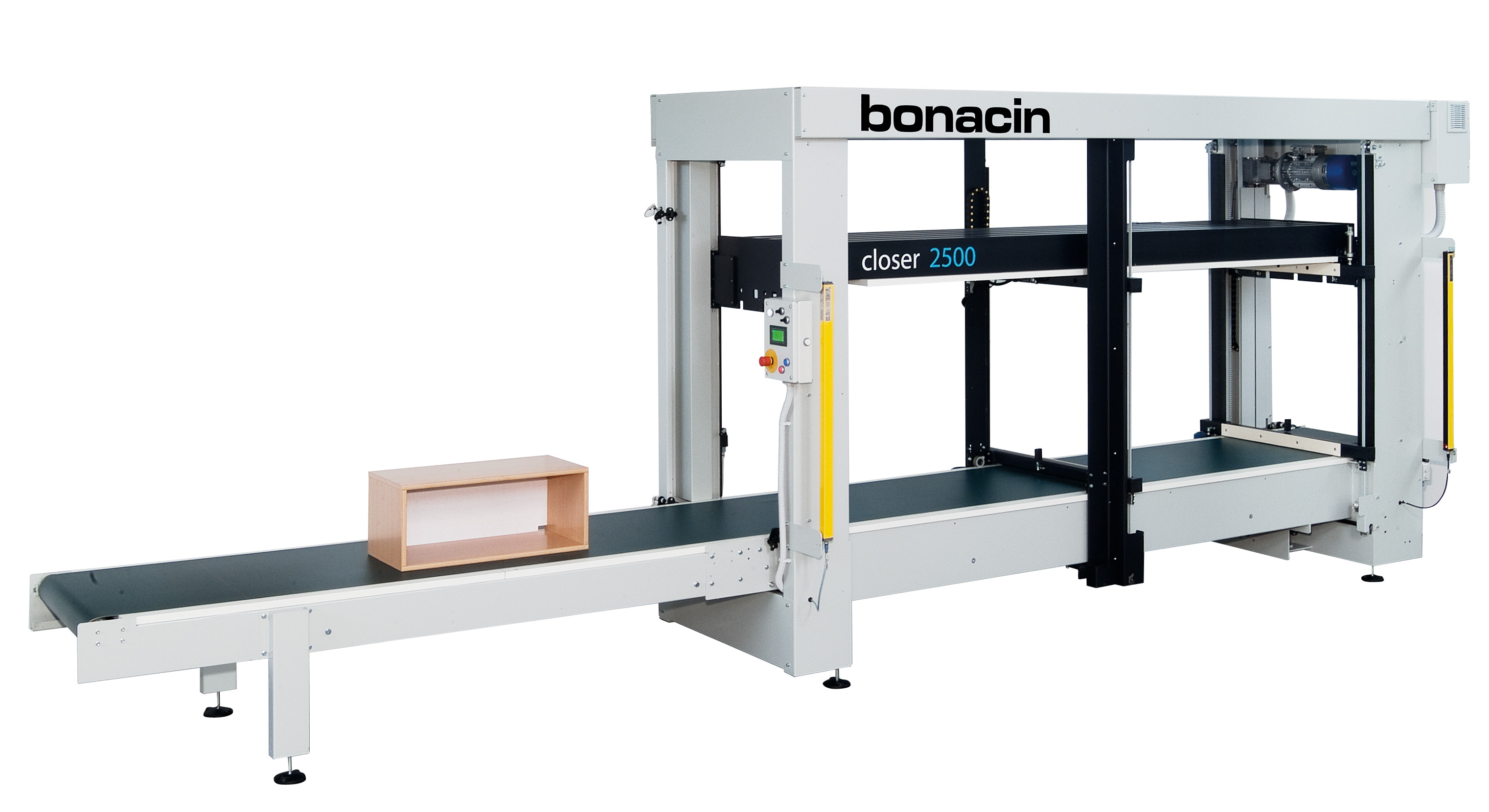

Closer 2500



Korpusový lis jednoduše umístitelný do každé výrobní linky s automatickým nastavováním výšky a délky pomocí fotoelektrických článků a enkodérů s časovačem doby jednotlivých cyklů.


Samonastavovací elektromechanický korpusový lis model "CLOSER 2500" se zahrnutým montážním stolem s měničem na válci.

CLOSER je zařízení určeno k montáži normálních a přesahujících vrchů nábytku. Dokáže sestavit nábytek různých velikostí až do maxima 2500 mm, 650 mm na základně a 1200 mm na výšku. Není nutné nastavit měření nábytku, zařízení provádí měření automaticky prostřednictvím fotobuněk a optických paprsků. Na výstupu z lisu se nachází elektrická skříňka, která umožňuje, aby byl stroj připojen ke zbytku montážní linky.

Stroj se skládá z pevné svařované konstrukce, dva přítlačné trámce (horizontální a vertikální), které se pohybují podél vodítek pro zajištění perfektní pravoúhlosti nábytku. Pracovní povrch který podporuje dopravníkový pás a všechny relativně ochranná zařízení. Přítlačné trámce se pohybují pomocí motoru s převodovkou řízeného inverterem z PLC, což umožňuje dvojitou regulaci jak času tak i síly přítlaku.



Zařízení obsahuje ovládací panel s dotykovou obrazovkou na regulaci lisovacího času, vertikálního a horizontálního tlaku, počítadlo produkce nábytku, hlášení případného nebezpečí.

Bezpečnost je zajištěna ochranným pletivem na zadní straně a bezpečnostními zařízeními na přední straně.



Stroj může pracovat se 4 rozdílnými možnostmi :

MANUAL

AUTOMATIC

AUTOMATICKÉ přesahující vrchy

PŘESUN

Maximální výška lisování 1200 mm
Minimální výška lisování 240 mm
Maximální délka lisování 2500 mm
Minimální délka lisování 240 mm
Maximální šířka lisování 670 mm
Výška pracovního stolu 500 – 700 mm
Vertikální a horizontální tlak 0 – 1200 kg
Rychlost dopravníku (měnič) 19 – 36 m/min
Délka vstupní montážní strany

2500 mm

Napětí 400V / 50Hz
Instalovaný výkon 4 kW
Hmotnost

1700 kg
